5-osové simultánne riadené horizontálne obrábacie centrum

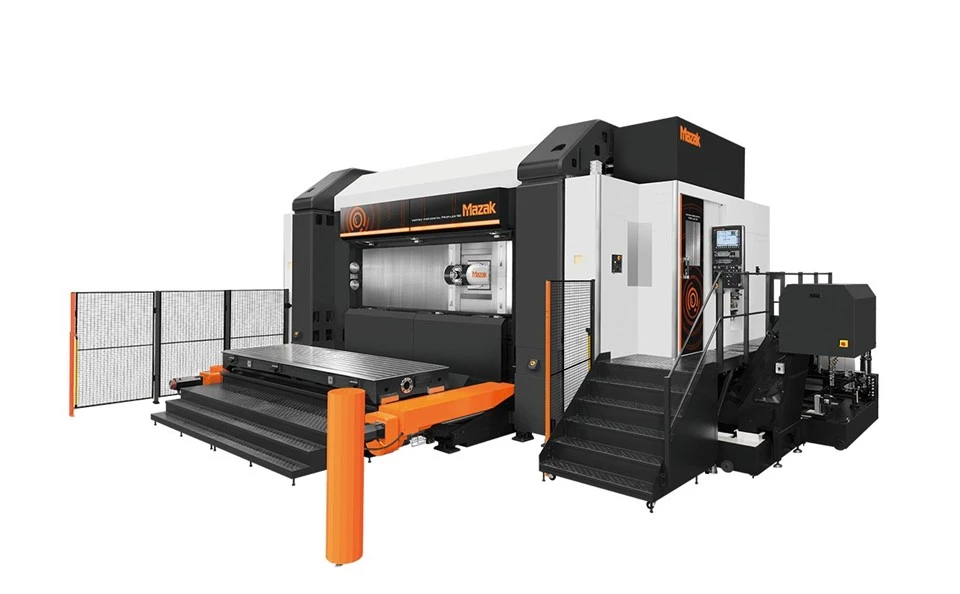

Mazak VORTEX HORIZONTAL PROFILER je špecializovaný variant v rámci rodiny VORTEX, navrhnutý pre ultra-vysoko{1}}rýchlostné obrábanie neželezných-železných materiálov, predovšetkým hliníka. Zatiaľ čo štandardný VORTEX II sa zameriava na výkon v tvrdých kovoch, variant PROFILER je o rýchlosti, presnosti a povrchovej úprave hliníka a zameriava sa na odvetvia, ako je letecký priemysel (konštrukčné diely, rámy), automobilový priemysel (prototypy, formy) a vysokorýchlostná-výroba foriem a foriem.
Základná filozofia dizajnu sa posúva od maximalizácie krútiaceho momentu k maximalizácii rýchlosti a dynamickej odozvy. PROFILER je postavený na výnimočne tuhej, tepelne symetrickej konštrukcii-často mostného-typu alebo upraveného dizajnu pohyblivého stĺpika-, aby poskytoval stabilnú platformu bez vibrácií-. Táto tuhosť je kľúčová, pretože vysokorýchlostné obrábanie hliníka využíva vysoké otáčky vretena a extrémne vysoké rýchlosti posuvu; akákoľvek flexibilita alebo vibrácie by zničili povrchovú úpravu a presnosť.
Hviezdou predstavenia je ultra{0}}vysokorýchlostné-vreteno. PROFILER je vybavený vretenom schopným veľmi vysokých otáčok, často dosahujúcich 20 000 otáčok za minútu, 30 000 otáčok za minútu alebo dokonca vyššie. Toto vreteno je precízne-vyvážené, aby bežalo hladko pri týchto extrémnych rýchlostiach, čo umožňuje použitie nástrojov s malým-priemerom na prácu s jemnými detailmi a dosiahnutie optimálnej povrchovej úpravy. Pohony osí sú rovnako{11}}orientované na výkon, obsahujú lineárne motory alebo{12}}vysokovýkonné servomotory s rýchlym zrýchlením a spomalením, aby držali krok so zložitými,{13}}vysokorýchlostnými dráhami nástrojov typickými pri profilovaní a 3D kontúrovaní.
Riadiaci systém stroja, zvyčajne MAZATROL SmoothX, je optimalizovaný pre vysoko{0}}rýchlosť spracovania údajov (interpolácia NURBS), aby sa zabezpečil plynulý a plynulý pohyb bez stôp, dokonca aj pri rýchlosti posuvu presahujúcej 50 metrov za minútu. Funkcie dohľadu-a pokročilé ovládanie trhnutia sú rozhodujúce pre udržanie presnosti pri rýchlych zmenách smeru.
Odvod triesok je kritickým konštrukčným faktorom. Obrábanie hliníka pri vysokých rýchlostiach produkuje veľké množstvo ľahkých, vláknitých triesok. PROFILER využíva vysoký-tlak cez-vretenovú chladiacu kvapalinu (často 1 000 psi alebo viac) na rozbitie triesok a ich odstreľovanie z oblasti rezu v kombinácii s účinnými dopravníkmi triesok a filtračnými systémami.
Zatiaľ čo ide predovšetkým o 3- hnaciu silu, mnohé konfigurácie PROFILER možno vybaviť vysokorýchlostným otočným stolom (4. os) alebo dokonca naklápacím stolom (5 os) na obrábanie zložitých dielov, ako sú letecké prepážky alebo lamely (lopatkové disky) v jedinom nastavení.
Mazak VORTEX HORIZONTAL PROFILER je v podstate rýchlostný démon pre hliník. Spája základnú tuhosť radu VORTEX so špeciálnym-vretenom a súpravou pohonu, čím vytvára účel stroja-vytvorený tak, aby poskytoval úchvatné rýchlosti odstraňovania kovu, bezchybné povrchové úpravy a vysokú presnosť zložitých hliníkových komponentov, čím sa dramaticky skracuje čas obrábania pre vhodné aplikácie.
